在工业无损检测的漫长演进史中，设备能力的边界一直在被不断拓宽。早期的硬管内窥镜只能做简单的目视延伸，后来的电子视频内窥镜让我们得以在屏幕上观察深腔内部的裂纹与腐蚀，但始终停留在“定性观察”的阶段——缺陷有多大、多深、面积多少，很大程度上依赖检测人员的经验估算，误差往往在15%~20%之间。而三维测量内窥镜的出现，彻底终结了这一模糊时代，让工业检测迈入了微米级定量精测的新纪纪元。

一、技术原理：如何让“眼睛”拥有尺规的能力

三维测量内窥镜之所以能突破平面限制，核心在于它不再只用单目“看”，而是通过光学与算法模拟三维空间感知，主流技术路径主要有以下三种：

• 双目立体视觉（Binocular Stereo Vision）

  模拟人眼的视差原理，在探头前端布置两个微距摄像头（固定基线距），同步采集带有视差的两幅图像。系统通过特征点匹配与三角测距算法，计算出目标点在三维空间中的XYZ坐标，进而重建出高密度点云模型。这种方式对复杂曲面适配性极佳，是许多国产高端设备（如艾讯飞ApexScope X3、中科智能T3等）采用的核心方案。

• 相位扫描/结构光投影（Phase Measurement / Structured Light）

  探头投射一系列精密的正弦光栅或条纹图案到被测表面，摄像头捕捉因物体凹凸而发生畸变的反射条纹，通过傅里叶变换与相位解调提取表面三维坐标。代表如韦林XLG4的3DPM技术，优势在于单物镜即可实现全屏广角测量，无需分屏，且能快速生成深度云图。

• 激光扫描三角测距

  利用激光束逐点扫描表面构建点云，精度可达0.01mm级，常用于对微小特征要求极高的精密零件检测。

无论哪种路径，最终都指向同一个结果：在屏幕上实时生成3D点云图、深度图与剖面图，让检测者能从任意角度旋转观察缺陷的立体形貌，而非仅仅盯着一张扁平的2D照片。

二、三维 vs 传统二维：从根源上解决行业痛点

传统双物镜二维测量依赖在二维图像上人工选点，受空间叠覆、镜头分屏视野窄等限制，常出现选点偏差，且观察与测量往往需要更换镜头，效率低下。三维测量内窥镜带来的改变是结构性的：

• 精度与客观性：经计量院校准的3D系统测量精度可达±0.01mm~0.02mm，误差率控制在≤3%~5%，数据可追溯、标准化，彻底摆脱“凭经验估”的主观性。[注]

• 观察测量一体化：特别是单物镜相位扫描技术，无需分屏或换镜头，大视野全屏显示同时承担观测与测量任务，在航空发动机孔探等繁重任务中效率提升显著。

• 多维量化能力：支持点到点、点到线、点到面、深度、面积、体积、R角、面夹角、曲线长度等10~13种专业测量模式，不仅能测裂纹长度，还能精准量化凹坑体积与叶片卷曲角度。

• 智能辅助选点：2D/3D视图联动与实时深度云图用彩色编码凸显高度变化，帮助操作者纠正空间叠覆导致的选点错误，避免边界误判。

三、国产化新锐：以艾讯飞ApexScope X3为例的技术落地

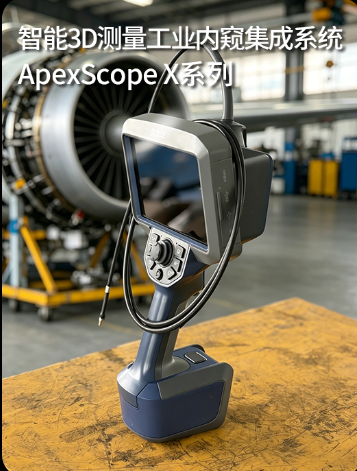

在国产替代浪潮中，以艾讯飞ApexScope X3为代表的智能三维测量内窥镜，正在把“高精度+端侧AI+全国产化”打包成一个可落地的方案：

• 计量级3D点云系统：搭载经中国计量科学研究院（NIM）认证的双目3D测量模块，精度稳定达0.01mm，支持720°大范围点云拼接与环形实时物距校准，毫秒级完成无固定探头测量，适配深腔复杂姿态。

• 一体化镜头与硬核防护：创新观察测量一体化设计，无需频繁拆换；探头双层钨丝编织+IP68防护，常规-25℃~100℃作业，配冷却套耐300℃高温，双螺纹防松+松动预警规避深部作业风险。

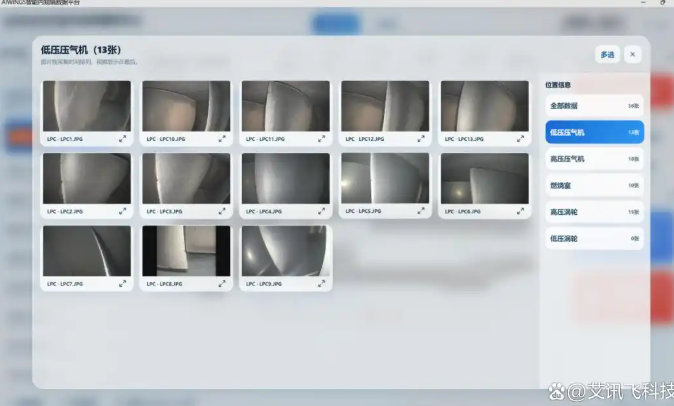

• 端侧离线AI融合：内置NPU在30FPS下实时跑通9大类缺陷分割模型（裂纹、烧蚀、涂层脱落等），像素级勾勒边界；支持双向叶片智能计数（≥99%准确率）与工业语音操控，脱离云端保障涉密安全。

• 100%自主可控底座：软硬全栈自研，搭载星光麒麟国产操作系统，无海外后门，数据本地加密存储与分级权限管理，满足航发、核电、军工等涉密合规要求。

四、核心应用场景：哪些行业离不开三维测量

• 航空航天：航空发动机涡轮叶片、燃烧室、燃油喷嘴的微裂纹与烧蚀凹坑量化，无需拆解即可评估损伤等级与剩余寿命，支撑适航归零审查。

• 能源电力：燃气轮机、核电蒸汽发生器、风电齿轮箱的内部腐蚀减薄、焊缝裂纹深度测量，在高温高压环境下提供可追溯数据。

• 石油化工：长输管线、压力容器内壁的冲刷磨损体积计算与应力腐蚀开裂长度评估，避免盲目开挖切割。

• 汽车与精密制造：发动机缸体积碳厚度、涡轮增压器叶片磨损间隙、注塑模具冷却水路毛刺测量，支撑质量管控与模具寿命预测。

五、未来演进：当测量成为数据入口

三维测量内窥镜的下一站，早已不止于“测准”。现在的设备已经开始支持STL/OBJ格式点云导出，直接对接CAD逆向工程与MES工业管理系统；多模态融合（集成超声、红外热成像）与云端诊断正在把单点检测变成设备全生命周期的预防性维护节点。

从一根只能传图像的软管，到今天自带AI算力、能建三维模型、全国产可控的智能终端，三维测量内窥镜走过的路，正是中国高端工业检测从被卡脖子到自主定义标准的缩影。在那些看不见的工业“毛细血管”里，每一个0.01mm的量化数据，都是设备安全运行最硬的底气。
